招 标 文 件

招标项目：新阳资料室家具采购

厦门农村商业银行股份有限公司

2015年11月13日

目 录

第一章 投标邀请.... 3

第二章 投标人须知.... 4

第一节 说明... 4

一、适用范围... 4

二、定义... 4

三、投标费用... 5

四、踏勘现场... 5

第二节 招标文件说明... 5

一、招标文件构成... 5

二、招标文件的澄清、修改或时间变更... 6

第三节 投标文件的编写... 6

一、要求... 6

二、投标语言及计量单位... 6

三、投标文件的组成... 6

四、投标文件格式... 7

五、投标货物符合招标文件规定的技术响应文件... 8

六、投标文件的签署及规定... 8

第四节 投标文件的递交... 9

第三章 投标文件格式.... 10

格式1　　投标函... 10

格式2　　投标一览表... 11

格式3 　货物简要说明一览表... 12

格式4　　规格、技术参数偏差表... 13

格式5　　商务偏差表... 13

格式6　　法定代表人授权书（原件）... 14

格式7　　售后服务承诺... 14

格式8 投标人提供2012年09月——2015年10月相关业绩汇总表.. 15

第四章 招标项目说明及要求.... 15

一、招标项目概况... 15

*二、投标人资格条件(提供资格证明文件). 15

三、投标要求... 16

四、报价要求... 18

五、售后服务要求... 19

六、合同签订... 19

七、验收条件... 19

八、付款方式... 20

九、交货期... 20

第五章 技术规格、参数及其他要求.... 21

第六章 工程量清单.... 31

第七章 场地布置图纸及主要部件参考图.... 31

第一章 投标邀请

各供应商：

我单位（厦门农村商业银行股份有限公司），现就新阳资料室家具采购项目发出招标邀请，拟采用公开招标方式选定满足招标参数并符合其它要求的供货单位，现诚挚邀请有意向的单位参加本次投标，在详细阅读以下招标文件的基础上提交密封投标书，未按规定要求操作的将取消参加本次投标的资格。

一、招标项目：新阳资料室家具采购

二、招标内容及要求：

本次采购货物的参数及要求详见本《招标文件》第五章 技术规格、参数及其他要求。

三、供货地点：厦门市海沧区新阳街道厦门农商银行新阳资料室

四、交货期：合同生效后，接到招标人书面通知后 30 天内供货并安装到位（投标人可提供更短的交付使用期）。具体供货期、安装进度需配合现场装修进度执行。

五、招标文件获取方式：可从招标人的官方网站“公告与通知”栏下载，网址：http://www.rcbxm.com。

凡对本招标文件有疑义的，请在投标截止日10天前以书面形式与我单位联系。联系人：王先生，电话：0592－6013309。

六、招标报名时间、地点：

1．招标报名时间：2015年11月13日至2015年12月3日，每个工作日的9:00—17:30。投标有效期为90天，自本招标文件规定的招标报名截止日起计算。

2．招标报名及答疑地点：厦门市湖里区东港北路31号港务大厦17楼厦门农商银行监察保卫部。

3．招标报名联系人：倪斌晟，联系电话：0592—2682036。

七、评标、定标办法：

1．本次招标采用综合评分法评标，由招标人内设的招投标管理委员会成员部门组成评标小组，以百分制打分法对合格有效投标文件进行综合评审评分。评标在实质性响应本招标文件的前提下，按照最佳性价比以及售后服务质量原则进行评判。

2．开标后的 3 个工作日内，招标人以书面形式向中标人发出《中标通知书》。中标结果以收到招标人发出的中标通知书为准，中标人应在收到中标通知书 5 个工作日内与招标人签订书面合同。招标人没有对未中标人解释未中标原因的义务。

第二章 投标人须知

第一节 说明

一、适用范围

本招标文件仅适用于投标邀请中所述项目的货物及服务招标。

二、定义

1．“招标人”系指依法提出招标项目、进行招标的法人或者其他组织。

2．“投标人”系指响应招标并向招标人提交投标文件参加投标竞争的法人或者其他组织，应该是独立的制造商或经销商或服务商。

3．“货物”系指投标人按招标文件规定须向招标人提供的一切货物、机械、仪器仪表、备品备件、工具、手册及其它有关技术资料和材料。

4．“服务”系指招标文件规定投标人须承担的供货、安装、调试、技术协助、校准、培训及合同规定的其它类似义务。

三、投标费用

投标人应承担所有与准备和参加投标有关的全部费用。不论投标结果如何，招标人均无义务和责任承担这些费用。

四、踏勘现场

1．投标人可自行对工程现场及周围环境进行踏勘，以便获取有关编制投标文件和签署合同所涉及现场的资料。投标人承担踏勘现场所发生的自身费用。

2．招标人向投标人提供的有关现场的数据和资料，是招标人现有的能被投标人利用的资料，招标人对投标人做出的任何推论、理解和结论均不负责任。

3．投标人及其人员经过施工现场管理人员的允许，可以踏勘目的进入招标人的工程现场，但投标人及其人员不得因此使招标人及其人员承担有关的责任和蒙受损失。投标人并应对由此次踏勘现场而造成的死亡、人身伤害，财产损失、损害以及任何其它损失、损害，引发的费用和开支等承担全部责任。

第二节 招标文件说明

一、招标文件构成

（一）招标文件用于阐明所需货物及服务、招标投标程序。招标文件主要包括以下内容：

第一章 投标邀请

第二章 投标人须知

第三章 投标文件格式

第四章 招标项目说明及要求

第五章 技术规格、参数及其他要求

第六章 工程量清单

第七章 场地布置图纸及主要部件参考图

（二）除非有特殊理由，招标文件不单独提供招标货物使用地的自然环境、气候条件、公有设施等情况，投标人被视为熟悉上述与履行合同有关的一切情况。

二、招标文件的澄清、修改或时间变更

1．招标人可以对已发出的招标文件进行必要的澄清或修改，澄清或修改的内容将依法以网站公告形式通知所有招标文件收受人。

该澄清或修改的内容为招标文件的组成部分。

2．招标人可视招标具体情况，延长投标截止时间和开标时间，并依法将变更时间通知所有招标文件收受人。

第三节 投标文件的编写

一、要求

投标人应当按照招标文件的要求编制投标文件，并保证所提供的全部资料的真实性及准确性。投标文件应对招标文件提出的实质性要求和条件做出完全响应。

二、投标语言及计量单位

（一）投标文件及投标人就投标交换的文件和来往信件，应以中文形式书写。投标人随投标文件提供的证明文件和印刷品可以是其它语言，但必须附中文译文。评标时将以中文译文为准进行评审，未提供中文译文的不作为评审依据。

（二）招标文件的技术规格中另有规定外，计量单位应使用中华人民共和国法定计量单位。

（三）投标报价以人民币为货币单位。

三、投标文件的组成

（一）投标文件应包括下列部分：

1．投标函、投标一览表、技术性能参数的详细描述（货物简要说明一览表）、商务和技术偏差表（规格技术参数偏离表）、售后服务承诺等；

2．投标资格证明文件（按本招标文件第四章的要求提供）；

3．投标货物符合招标文件规定的证明文件、技术响应文件和投标人认为需加以说明的其它内容。

（二）投标人应将文件装订成册，并填写投标文件目录或资料清单。

四、投标文件格式

（一）投标人应当按照招标文件的要求编制投标文件。投标文件应当对招标文件提出的实质性要求和条件做出完全响应。投标文件一般包括但不限于下列内容：

1．投标函；

2．投标一览表；

3．技术性能参数的详细描述（含货物简要说明一览表）；

4．商务和技术偏差表；

5．服务承诺书；

6．有关资格证明文件（包含但不限于投标人法人营业执照复印件、税务登记证复印件、法定代表人授权书、被授权人身份证复印件等）；

7．招标文件要求的其他内容。

投标函、投标一览表及货物简要说明一览表应按招标文件要求的格式填写，注明提供货物的名称、数量和价格等（见第三章投标文件格式）。

（二）填写投标价格表时应注意下列要求：

1．技术规格中特别要求的备品备件、易损件和专用工具的费用。

2．技术规格中特别要求的安装、培训及其它附带服务的费用。

3．配套材料的数量和费用。

4．投标人提供在中华人民共和国制造的货物的投标，其货物的交货价应包括制造、组装该货物所使用的进口零部件及原材料已付的全部关税、销售税和其它税。

（三）招标文件未提供统一格式要求响应的文件，投标人可自拟文件格式。

五、投标货物符合招标文件规定的技术响应文件

（一）投标人须提交证明其提供货物和服务符合招标文件规定的技术响应文件，作为投标文件的一部分。

（二）上述文件可以是文字资料、图纸和数据，并须提供：

1．货物主要技术性能和配套设施的详细描述。

2．保证货物正常和连续运转期间所需要的所有备件和专用工具的详细清单，包括其价格和供货来源资料。

3．规格技术参数偏差表。

本招标文件的技术规格及要求中所出现的工艺、材料和货物的标准、商标或样本目录号码的参考资料仅系说明并非限制。投标人可提出替代标准，但该替代标准应相当于或优胜于技术规格及要求中的规定，以使采购方满意。

（三）投标人应根据自身提供的货物和服务的真实情况填写投标文件，同时对其与招标文件要求的偏离情况如实说明。否则，评标小组将做出对其不利的评判。

六、投标文件的签署及规定

(一) 投标文件为正本壹份、副本贰份，正、副本应分别用标准文件袋密封包装，投标文件封口处须加盖投标人公章，并标明投标项目。在每一份投标文件及封袋上要明确注明“正本”或“副本”字样，若正本和副本有差异，以正本为准，并提供电子版一份。

(二)投标文件正本和副本须打印并由经正式授权的投标人代表签字。投标文件由委托代理人签字的，必须填写投标文件签署授权委托书，投标文件签署授权委托书内容、签字、盖章应符合法律规定，否则投标文件签署授权委托书无效。

(三)除投标人对错处做必要的修改外，投标文件中不允许有加行涂抹或改写。若有修改须经法定代表人或投标人代表签字或加盖公章。

(四) 投标文件须按规定加盖投标人的公章，以电报、电话、传真或电子邮件等方式的投标概不接受。

第四节 投标文件的递交

一、所有投标文件不论派人送交还是通过邮寄递交，都必须在投标报名截止时间之前，将投标文件密封后送达招标文件规定的地点。

二、投标文件有下列情况之一的，招标人不予受理：

1．逾期送达的或者未送达指定地点的；

2．未按招标文件要求密封的。

三、投标人可在投标报名截止时间前，对所递交的投标文件做出补充、修改、替代或者撤回已提交的投标文件，并书面通知招标人。补充、修改的内容为投标文件的组成部分。

四、投标人对投标文件的补充、修改或撤销应密封递交，并在封口处加盖公章，封面注明“补充、修改投标文件”或“撤销投标”字样。

五、在提交投标文件截止时间后，投标人不得补充、修改、替代或者撤回其投标文件，投标人补充、修改、替代投标文件的，招标人不予接受；投标人不得撤回其投标文件。

六、投标文件有下列情形之一的，将按废标处理：

（1）无单位盖章及无法定代表人或法定代表人授权的代理人签字或盖章的；

（2）无法定代表人出具的授权委托书的（投标人为法定代表人的除外）；

（3）未按规定的格式填写，内容不全或关键字迹模糊、无法辨认的；

（4）投标人递交两份或多份内容不同的投标文件，或在一份投标文件中对同一招标货物报有两个或多个报价，且未声明哪一个为最终报价的，按招标文件规定提交备选投标方案的除外；

（5）投标人的投标报价超出招标人控制价的；

（6）不满足或未实质性响应以下条款规定的；

6.1投标人应具备独立的法人资格，相应的经营范围。投标人必须提供经年检合格的企业法人营业执照（副本）有效复印件。

6.2投标人必须是投标货物的制造商或其经销服务商。投标人为经销服务商的，必须提供制造商针对本招标项目的唯一授权书，以及制造商营业执照（副本）有效复印件，并加盖制造商公章。

（7）招标文件明确规定可以废标的其他情形。

七、已收到的投标文件将不退还给投标人。

第三章 投标文件格式

格式1　　投标函

致：厦门农村商业银行股份有限公司

根据贵方为 招标项目及服务的投标邀请，投标人代表 （全名、职务）经正式授权并代表投标人 （投标人名称、地址）提交以下文件正本壹份和副本贰份。

(1)投标一览表；

(2)技术性能参数的详细描述；

(3)资格证明文件；

(4)按投标人须知要求提供的全部文件。

据此函，投标人同意遵守如下条款：

1．投标人将按招标文件规定履行合同责任和义务，保证所提供的证明、材料是真实、完整、合法的。

2．投标人已详细审查了招标人的全部招标文件，包括修改文件（如有）以及全部参考资料和相关附件。我们完全理解并同意放弃对这方面有不明及误解的权利。

3．投标自开标之日起有效期为90个日历日。

4．投标人同意提供按照招标人可能要求的与其投标有关的一切数据或资料，完全理解招标人不一定要接受最低价的投标或收到的任何投标。

5．投标人同意其投标文件，招标人的中标通知书、招标文件为中标人及需方双方有效之合约，对双方有约束力，并直接成为合同的附件。

6．与本投标有关的一切正式往来通讯请寄：

地址： 邮编：

电话： 传真：

投标人代表姓名、职务：

投标人全称（加盖公章）：

日期： 年 月 日

格式2　　投标一览表

投标人全称（加盖公章）：

招标项目：

序号	项目内容	品牌	规格型号	产地、制造商	数量	单价	小计	交货期
投标总价		单位：RMB 元

投标人代表签字： 职务：

日期：

格式3 　货物简要说明一览表

投标人全称（加盖公章）：

招标项目： 　

序号	项目名称	图片	品牌	型号规格及 主要技术参数	性能说明	备注

投标人代表签字：

日期： 年 月 日

格式4　　规格、技术参数偏差表

投标人全称(加盖公章)：

招标项目： 　

序号	货物名称	招标要求	投标规格	偏差	说明

投标人代表签字：

日期：

格式5　　商务偏差表

投标人全称(加盖公章)：

招标项目： 　

序号	项目名称	招标要求	投标响应	偏差	说明

投标人代表签字：

日期：

格式6　　法定代表人授权书（原件）

兹有 (投标人全称)的法定代表人 （姓名）授权 （被授权人姓名），为 的投标代理人，以本公司名义处理一切与之有关的事宜。

本授权书仅对该项目有效，特此声明。

法定代表人签字：

被授权人签字： 职务：

投标单位详细地址：

邮政编码：

E-mail:

联系电话/传真号码：

投标人全称（加盖公章）：

年 月 日

格式7　　售后服务承诺

致：厦门农村商业银行股份有限公司

根据贵方为 （招标项目）的邀请招标， 我司对该项目做出售后服务承诺如下：

（内容根据招标文件要求自拟）

投标人全称（加盖公章）：

年 月 日

格式8 投标人提供2012年09月～2015年10月相关业绩汇总表

序号	项目名称	金额（万元）	合同竣工时间	其他说明

投标人必须提供业绩汇总表中对应项目的中标通知书、合同及验收证明文件（复印件），并加盖投标人公章，原件备查。

第四章 招标项目说明及要求

一、招标项目概况

本次招标项目为厦门农村商业银行新阳资料室家具采购项目。本次招标范围为新阳资料室办公楼1层的密集柜和2层的货架。

*二、投标人资格条件（提供资格证明文件）

1．投标人应具备独立的法人资格，相应的经营范围。投标人必须提供经年检合格的企业法人营业执照(副本)有效复印件。

2．投标人必须是投标货物的制造商或其经销服务商。投标人为经销服务商的，必须提供制造商针对本次招标项目的唯一授权书，以及制造商企业法人营业执照（副本）有效复印件，并加盖制造商公章。

以上资格证明文件若为复印件，必须加盖投标人公章，原件备查。

三、投标要求

1．投标人所提供的主要货物应符合招标文件技术规格、参数及其他要求（详见第五章）、相应的中华人民共和国国家标准、行业标准、设计施工图和招标文件规定的技术要求，以及制造商的产品验收标准及出厂标准。

2．本次招标项目为“交钥匙工程”。

3．投标人必须提供法定代表人对投标代表的授权书原件（投标代表不是法定代表人的）。

4．投标人必须提供，近三年内（2012年9月～2015年10月）相关工程业绩，单个项目合同价达200万元（含）以上（提供中标通知书、合同及验收证明文件复印件，并加盖投标人公章，原件备查）。

5．投标人应提供符合采购要求的货物，对所供货物的品牌、规格、选材用料、加工工艺和性能指标进行详细描述，提供相关数据。投标人应在投标文件中提供主要生产设备清单（需提供主要生产加工设备、产地、数量、价值）；提供质量管理、技术力量说明（主要生产技术骨干、质管人员的数量和职称）。

6．中标产品须经招标人验收合格。因产品质量与招标文件的响应及承诺不符造成的一切损失由中标人承担全部的经济责任及法律责任。投标人在投标文件中须做出相应承诺。

7．未经招标人同意，投标项目不得转包和分包。

8．厦门地区以外的投标人，在厦门应有能够提供售后服务的分公司、办事处或合作伙伴，能提供本地化技术服务，投标人应提供相关的证明材料。属合作伙伴的，投标人还应提供与合作伙伴签订的合作协议书原件。

9．投标人提供的投标产品必须按照中华人民共和国国家标准，结合企业和本招标项目密集柜、货架实际，提供《使用说明书》，详细阐述货物名称、款式与规格、使用材料、适用环境条件、用途与适用范围、结构特征与技术特征、使用保养与安装、故障分析与排除、注意事项、售后服务事项、产品结构图等内容。说明书应特别列出货物材料、涂料实际含有的有毒物质控制指标、执行标准、质量等级等。

以上相关证明文件需加盖投标人公章。

10．本《招标文件》附设计参考图两张，投标人应据此进行深化设计。提供整体设计方案（平面布置图、总体布局图、货物各部位的材质说明）包括所有货物的效果图（此类图形必须自行绘制，扫描招标人提供的招标文件图纸，将被视为没有提供）、设计图纸（标有详细规格、形状、尺寸、用材等）、实物图、单体货物的立体效果图，并进行报价（包括单价及投标总价）等，所有货物必须满足现场布局要求。

11．招标人为保证产品质量，将组织人员对产品从材料、半成品、金属表面处理、静电喷涂、成型等一系列生产程序进行检查、监督，中标人应无条件予以配合及提供相关资料，招标人根据合同进度可以采用书面函件形式要求中标人对生产情况合理改进，中标人应予书面答复，并制定整改措施。

12．投标人应承诺中标后，在收到中标通知书起3天内，到现场对环境重新丈量布置方案、调整设计及采购货物的数量，招标人有权根据方案调整设计及采购货物的数量、材质、价格（按投标人投标所报的门市批发价优惠率计算）等，以双方确定的方案和报价签订供货合同，并按约定的供货期交货。

13．投标人必须提供符合本采购项目要求的成型样品，未按要求提供样品或样品提交不全的有可能导致投标无效。

13.1投标人需提供以下样品（小样）：三节式成型侧板宽600mm*高900 mm、三柱式立柱焊接成型宽300 mm *高400 mm、压筋层板长300 mm *宽278 mm、成型挂板长300 mm *高1650 mm、焊接成型底盘长1000 mm *宽600 mm、镀锌无缝钢管长300 mm。

13.2投标人提供的样品及外包装上不得显示投标人相关信息。样品须粘贴标签，注明合同包号、品目号或序号、品名或部件名称，以方便评标。

13.3投标人所提供样品材料和技术性能必须与投标文件技术规定偏离表中应答的技术指标一致。

13.4投标人应在投标截止时间前将样品与投标文件一起送达招标人指定地点。由此产生的费用由投标人承担。

13.5样品作现场评审使用，评审结束后，中标人的样品将交由业主封存作为验收依据，其余投标人应在接到招标人通知后的2个工作日内自行领回样品，逾期招标人不负责保管。

四、报价要求

1．投标人应严格按照招标文件的规格、数量、技术及材质等要求进行报价。

2．投标总报价为货物送达招标人指定地点，安装调试后经招标人验收合格并交货完毕所有可能发生的费用，包括货物制造、运输、保险费、采购保管、安装（包括安装所需的辅材、配件等）、产品检验检测、操作人员培训、税收以及售后服务等费用。

3．根据现场实际需要，招标人有权调整采购数量，结算时按实际数量结算，单价按原中标价格执行。

4．因现场实际尺寸需要，需对采购货物尺寸进行调整时，若与原中标尺寸偏离±5%，原中标价不予调整。

五、售后服务要求

投标人应按照本采购项目特点提供长期良好的售后服务，必须满足以下售后服务要求，并在投标文件中提供详细具体的售后服务承诺条款及保证。

1．质量保修期自验收合格之日起不少于三年。在质保期内因货物质量问题产生的故障实行“三包”。在质保期内，中标人负责因货物本身缺陷导致的各种故障的免费技术服务和维修，并顺延保修期。投标人应提供售后服务承诺及故障维修响应时间，并说明自货物安装合格并投入运行之日起免费保修期限。

2．投标人认为有利于招标人的其他优惠条款应单独列明。

六、合同签订

中标人接到中标通知书后，持中标通知书与招标人签订合同（合同文本须经招标人的法律部门审查通过）,中标人应在接到中标通知书后的5个工作日内完成合同的签订。招标文件、中标人的投标文件均作为合同订立的基础。

七、验收条件

1．投标人生产前须提供具体图纸供招标人确认后方可生产，价格不得调整。

2．招标人根据投标人的投标文件、承诺、合同、厂家标准验收程序和相关标准的有关规程进行货物品牌、技术规格和数量等方面的验收。

3．中标人根据采购要求进行产品安装后，由招标人进行使用性能方面的验收；

4．投标人不得虚报各项技术指标，中标产品若不能符合技术要求，中标人必须全额退还货款，并承担由此给招标人造成的经济损失。

5．交货验收时，必须提供货物的相关手续、产品证书、质量检验证书、装箱清单（含货物的主附件）、原产地证明书、品质保证书、使用及维护说明书等。

6. 工程竣工验收：工程施工完成，经招标人组织相关单位验收合格后方证明投标人完成本项工程。

八、付款方式

1．中标人将合同项内所有货物送达招标人项目现场并经招标人验收签字确认无质量问题后，由中标人向招标人提供合同总金额的50%的正规合法发票，招标人自收到中标人发票后15个日历日内支付该部分款项作为合同项目进度款。

2．合同项内所有货物安装完毕并经招标人验收确认后，中标人向招标人提供合同总金额的45%的正规合法发票，招标人自收到中标人发票后15个日历日内支付该部分款项作为合同项目验收款。

3．招标人验收合格满三年后，中标人向招标人提供合同总金额5%的正规合法发票，招标人自收到中标人发票后15个日历日内支付中标人合同总金额的5%的余款（质量保证金）

九、交货期

合同生效后，接招标人书面通知后 30 天内供货并安装到位（投标人可提供更短的交付使用期）。具体供货期、安装进度需配合项目施工现场装修进度执行。

第五章 技术规格、参数及其他要求

一、相关国家标准和行业标准进、规程和规范

1．密集柜

1.1引用技术标准规范

1.1.1 根据国家档案局DA/T7-92档案密集架行业标准及相关规定，档案密集架金属结构等部件，均应达到以下标准：

A：架体主要构件的金属材质选配：轨道、底盘、架体、门面、侧护板、传动机构、制动装置、防护装置等主要部位的金属选材，必须使用上海宝钢生产的钢板或钢材；非主要构件的配套部件，优先采用国内其他优质品牌的同类产品。

B：必须符合国家档案局有关档案密集架的材质等级、材料规格和采用标准等规定，不得低于同类行业普遍适用的基本标准。

C：必须达到国家环保部HJ/T303-2006环境标志产品技术要求的环保指标，获得《中国环境标志产品认证证书》，并在该《证书》认定的有效期限内。

1.1.2 GB/T13667.3-2003 手动密集书架技术条件

1.1.3 DA/T7-92 直列式档案密集架技术条件

1.1.4 GB/T3325—1995 金属家具通用技术条件

1.1.5 QB1338—1991 家具制图

1.1.6 DA/t6-92 档案装具

1.1.7 GB/T11253-2007 碳素结构钢冷轧薄钢板和钢带

1.1.8 GB/T13237-1991优质碳素结构钢冷轧薄钢板和钢带

1.1.9 GB/T711-2008 优质碳素结构钢热轧薄钢板和钢带

1.1.10 GB/T708-2006冷轧钢板和钢带的尺寸、外型、重量及允许公差

1.1.11 GB1720-1979(1989) 漆膜附着力测定法

1.1.12 GB1732-1993 漆膜耐冲击测定法

1.1.13 GB1763-1979(1989) 漆膜耐化学试剂性测定法

1.1.14 GB1764-1979(1989) 漆膜厚度测定法

1.1.15 GB6807-86 钢铁工业涂漆前磷化处理技术条件

1.1.16 FZ90009-1991 一般公差 未注公差尺寸的极限偏差

1.1.17 QJ2329-1992 灰铸铁件技术条件

1.2规格尺寸参数

1.2.1密集架结构

1.2.1.1密集架为组合式结构，架体内部为通透型，主要由导轨、底盘、架体（立柱、搁板、挂板或称支撑板、顶板、门板、侧护板、背板等）、传动系统、锁具和制动装置等组件或部件组成。

1.2.1.2喷涂面色泽一致、均匀光滑、无划伤、颜色可选，架体材料采用符合有关标准要求厚度及强度的性能极为良好的优质钢材。

1.2.1.3架体三柱式结构，立柱结构合理，采用插入式安装法与底盘连接，立柱四次折弯成型。双面冲裁可上下调节的挂孔。

1.2.1.4密集架搁板经过三次折弯高度为25mm，每片搁板可以调节层高度。

1.2.1.5列与列之间应装有20mm特种抗老化磁性封条，形成两列之间全封闭。

1.2.2承载性能要求

1.2.2.1搁板载重：搁板上均布载重100kg，最大挠度为3mm，24h卸载后，没有裂纹，永不变形。

1.2.2.2全负载载重：每标准节（7层搁板）在全负载的情况下，架体、立柱没有变形，架体不会产生倾倒现象。

1.2.2.3载重运行：在全负载的情况下，各列密集架在手动操纵下，都运行自如，没有阻滞现象。每标准节手动摇力应不大于11.8N（每列密集架的手柄摇力为：11.8N×标准节数）。

1.2.2.4载重稳定性：在受全部载荷二十分之一外力（沿X、Y轴两个方向的水平外力）的作用反复100次后，取消外力，架体所产生的倾斜不大于总高的百分之一。支架、立柱没有变形。

1.2.3传动装置要求

1.2.3.1传动机构需精密度高，方向灵活，定位可靠，传动轻便，材料质量好，耐压与耐磨性能好，摇手轻，运行平稳性能达到和超过国家标准。

1.2.3.2摇手：采用可折叠式摇手。

1.2.3.3传动轴：采用∮20mm，45#钢，加工精度3.2，经热处理调质HB220—290。

1.2.3.4链轮：采用45#钢，引用GBl244-84（3R齿型）标准锻压加工成型（或者不低于此标准的同类产品)。

1.2.3.5轴承：Z390504/UCF2058及204，采用B级(或者不低于此标准的同类产品)。

1.2.3.6链条：采用12.7节距滚珠链条或4#“摩托车专用”链条GBll35-89（或者不低于此标准的同类产品）。

1.2.3.7行走轮：采用HT20-40灰铸铁加工而成。

1.2.3.8导轨：采用20*20mm 45#方钢，表面镀锌。

1.3工艺要求

1.3.1表面处理：各部零件在涂覆前，必须进行除油、除锈、清洗、表调、清洗、磷化、二遍清洗等工序，磷化处理按照GB/T6807-2001标准执行，每道工序分槽处理，所用标准件及紧固件均氧化或镀锌处理。

1.3.2表面涂覆采用亚光静电喷塑（需有预烘干工序），粉末生产厂家需通过ISO14001环保认证及ISO9001质量认证，提供证书及产品合格证，表面均匀光亮、色泽一致、无划伤，涂膜附着力应能达到GBl720中规定的一级指标。

1.3.3产品生产工艺过程，下料、冲压等工序全部达到模具化。零件组合焊接从轨道、立柱、底盘、面门的钻孔等工序，全部达到工装夹具化，以使产品具有互换性和协调性。

1.3.4所有钣金件、机加件加工后应打磨毛刺，无裂纹及伤痕。

1.3.5所有焊接件没有采用抽钉或自攻钉连接形式，全部采用螺栓活接。

1.3.6密集架各零部件、组合件表面光滑、平整没有尖角、凹凸，同层搁板高度偏差不应大于2mm。

1.4安全防护装置

1.4.1架体须具有防碰撞、防尘、防光、防倾倒、防水、防鼠、防盗、防底盘脱轨、顶部防水等效果。

1.4.2密封装置：每列的接触面均有缓冲及密封装置，要求采用磁性极强的电冰箱吸条橡塑磁性密封条，以缓冲架体碰撞，降低架体聚合时发出的声响。

1.4.3防倒装置：要求在每列密集架底盘上装安全钩，并与轨道相连，防止架体倾倒。

1.4.4制动装置：每列均装有刹车制动装置，做到每列均可锁定。每一组合团体均装有总锁装置，使每个组合团体均可锁定，门面装有扣拉式方形锁。

1.4.5限位装置：为防止底盘滚轮脱轨，要求在轨道末端安装该装置。

1.4.6防鼠装置：架体底部设有防鼠装置，合拢后无缝隙，具有良好的防尘、防鼠、防火、防潮等功能。

1.4.7防尘装置：增设顶部防尘装置，柜体合拢后防尘板要紧贴着柜体，将两列间缝隙遮盖，要求防尘、放光、防有害气体。

1.5安装质量要求

1.5.1密集架轨道要求：单根导轨的直线度为0.5mm/m，5m中为1.1mm。两根导轨水平高度偏差为0.6mm/m。两根导轨宽度之间的平行度偏差为0.6mm/m，全长为0.9mm，导轨对接处高低差为0.1mm，架体移动时与轨道保持90度。

1.5.2密集架整体外观要求：各部件安装牢固可靠，没有松动现象，架体摇动轻便无阻力和响声，各结构件和架体无变形、无倾斜。每标准节组合后外型尺寸（长、宽、高）的极限偏差为正负2mm。

1.5.3标准架组装后，侧面板与中腰带的对缝处的间隙不大于2mm，门缝间隙在工装保障的前提下，均匀一致在1—2mm之间。

1.5.4架体平行度：±0.5—1mm／列。

1.5.5架体垂直度：±0.5—1mm／列。

1.5.6架体纵向同步度：±0.5—1mm／列。

1.5.7其他性能指标均应符合直列式密集架行业标准DA/T7-92和钢制书架技术条件GB/T13667.1-2003。

2．货架

2.1引用技术标准规范

2.1.1 GB50017-2003 钢结构设计规范

2.1.2 GB50018-2002 冷弯薄壁型钢结构技术规范

2.1.3 JB/T5323-91 立体仓库焊接式钢结构货架技术条件

2.1.4 GB50009-2001 建筑结构载荷规范

2.1.5 GB50011-2001 建筑抗震设计规范

2.1.6 CECS23：90 钢货架结构设计规范

2.1.7 ZBJ83015-89 高层货架仓库设计规范

2.2设计原则

2.2.1货架设计严格按照招标文件要求

2.2.2采用成熟的设计理念、合理的规划布局，设计结构新颖、使用安全可靠；

2.2.3在确保货架安全使用性能的前提下，合理设计，降低工程造价；

2.2.4货架设计按7度地震烈度设防，强度、钢度、稳定性校证满足JB/T5323-91要求；

2.2.5货架设计全面考虑货物存放因重量分布不均匀所造成的变形及叉车存取作业对货架的冲力；

2.2.6货架固定采用胀锚螺栓固定，不与建筑物相连；

2.2.7货架连接的紧固件按GB50017-2003第7.2节规定选定，一般选用不低于4.8级高强度镀锌螺栓；

2.2.8货架主要材料选用宝钢优质钢材Q235B(等同于SS400)；

3．绿色环保要求

3.1投标人必须通过《ISO9001:2000质量管理体系认证》《 ISO14001:2004环境管理体系认证》《职业健康安全管理体系认证》，并提供相关证明文件。

3.2投标人所投产品所使用的主辅材料应符合国家环保标准。 环保指标将作为评判质量水平的重要因素之一。投标人应对材料及成品的环保性能指标作清晰标注说明。

二、★技术要求

1．★密集柜

1.1 ★密集柜材料规格、技术参数标准一览表

1.2 ★材质要求

2．★货架

2.1 ★仓储货架材料规格、技术参数标准一览表

序号	横梁式货架	技术参数	备注
1	立柱料厚	1．8 mm
2	立柱折面数	5 mm
3	横梁料厚	1．2 mm
4	搁板料厚	1．0 mm
5	护角料厚	10 mm
6	钢材材质/标号	SS400
7	立柱钢材抗拉强度/屈服极限	490Mpa—610Mpa/>285MPa	首钢热轧板
8	横梁钢材抗拉强度/屈服极限	400Mpa—510Mpa/>245MPa	首钢热轧板
9	其它部件钢材抗拉强度/屈服极限	300Mpa—430Mpa/>205MPa	Q235
10	横梁挠度	小于L/250（横梁跨度中点）
11	立柱片安装垂直度	符合标准JB/T5323-91《立体仓库焊接式钢结构货架技术条件》
12	立柱片总高误差	±2mm
13	立柱片宽度误差	±2mm
14	立柱孔距累积误差	符合标准JB/T5323-91《立体仓库焊接式钢结构货架技术条件》
15	横梁的安装水平误差	符合标准JB/T5323-91《立体仓库焊接式钢结构货架技术条件》
16	主要部件的表面处理	环氧树脂静电喷涂工艺
17	喷涂表面涂层厚度	60-80 µm
18	立柱片地脚无固定螺栓	膨胀螺栓M12×100螺栓螺母组

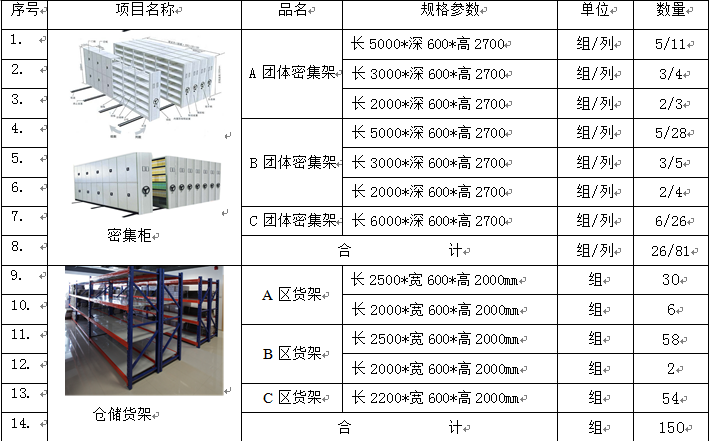

三、招标货物需求一览表

备注：1.密集柜高度为h2700mm，共7层，每层均高348mm。

2.货架高度为h2000mm，共4层。

3.其他事项见设计图纸。

第六章 工程量清单

序号	项目名称	品名		规格参数		单位	数量
1	密集柜 （共7层，每层均高348mm）	A团体密集架		长5000*深600*高2700（5组/11列）		立方米	89．1
6				长3000*深600*高2700（3组/4列）		立方米	19．44
7				长2000*深600*高2700（2组/3列）		立方米	9．72
8		B团体密集架		长5000*深600*高2700（5组/28列）		立方米	226．8
9				长3000*深600*高2700（3组/5列）		立方米	24．3
10				长2000*深600*高2700（2组/4列）		立方米	12．96
11		C团体密集架		长6000*深600*高2700（6组/26列）		立方米	252．72
12		合 计				立方米	635.04
13	仓储货架 （4层）	A区	主架		长2500*宽600*高2000mm	组	16
14			副架		长2500*宽600*高2000mm	组	14
15			主架		长2000*宽600*高2000mm	组	4
16			副架		长2000*宽600*高2000mm	组	2
17		B区	主架		长2000*宽600*高2000mm	组	2
			主架		长2500*宽600*高2000mm	组	30
18			副架		长2500*宽600*高2000mm	组	28
19		C区	主架		长2200*宽600*高2000mm	组	18
20			副架		长2200*宽600*高2000mm	组	36
21		合 计				组	150
22	注：工程量清单仅供供应商参考，供应商应根据现场踏勘结果，并结合设计方案提出最优工程量配备清单。

第七章 场地布置图纸及主要部件参考图

（详见下页，图片仅供参考）

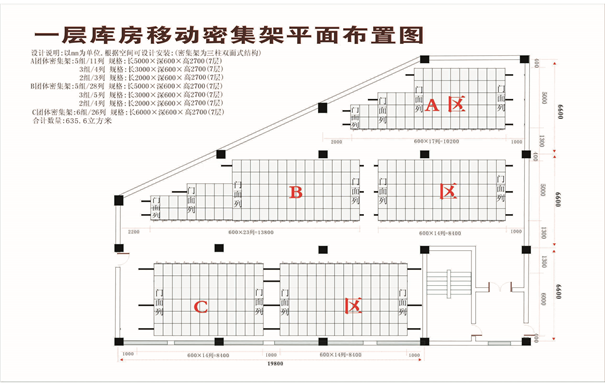

一、密集柜平面布置图

二、档案货架平面布置图

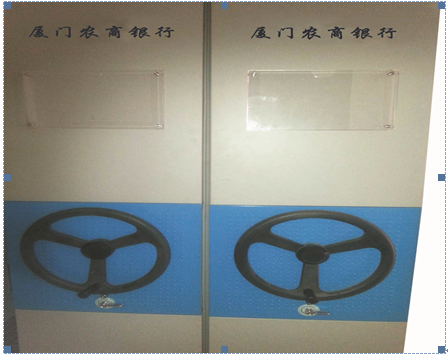

三、侧板和摇手柄及冲字示意图

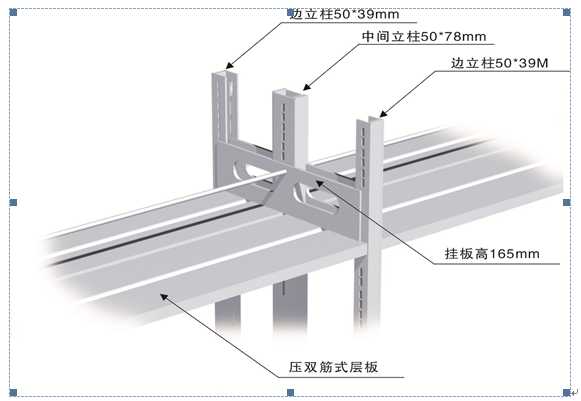

四、三柱式立柱、层板、挂板示意图
